Прокладка кабельных линий в защитных ПНД (полиэтиленовых) трубах – современный, долговечный и безопасный подход. Однако правильная и надежная фиксация этих труб на всех этапах трассы – залог их долгой службы, сохранения геометрии трассы и защиты проложенных кабелей. Для труб диаметром 100 мм, часто используемых для магистральных или ответвительных кабельных линий, требуются особо прочные и продуманные крепления. Рассмотрим основные способы фиксации.
I. Общие принципы и требования перед началом работ
Безопасность: ПНД трубы хрупки при ударных нагрузках. Крепление должно минимизировать риск повреждений при монтаже и эксплуатации.
Защита кабеля: Фиксация не должна сдавливать трубу так, чтобы вызвать ее деформацию и повредить внутренний кабель.
Механическая прочность: Крепления должны выдерживать вес трубы, возможные растягивающие усилия и вибрации.
Термостойкость: Учитывайте температурные колебания. Крепеж должен сохранять свои свойства.
Коррозионная стойкость: Особенно для наружной прокладки, используйте материалы, устойчивые к атмосферным воздействиям.
Соответствие нормам: Работы должны выполняться в соответствии с ГОСТ 50800-95 (часть 2), СП 63.13330.2012, СП 256.1325800.2016 и другими применимыми нормативными документами.
II. Способы фиксации ПНД трубы 100 мм на стенах
Стены (бетонные, кирпичные, блочные) – частый элемент трассы, особенно при выводе кабелей в здания или изменении направления.
Пластиковые скобы-хомуты с анкерными болтами:
Принцип: Труба укладывается в U-образную пластиковую скобу, которая затем прикручивается анкерным болтом (распорным или с шурупом) к стене.
Преимущества: Простота монтажа, доступность материалов, хорошая фиксация, возможность регулировки положения трубы в скобе. Идеальны для прямых участков.
Нюансы: Выбирайте скобы и анкеры, рассчитанные на вес трубы и возможные нагрузки. Для трубы 100 мм используйте скобы подходящего размера (обычно 110-125 мм). Располагайте скобы через каждые 0.8-1.2 метра. На изгибах – чаще.
Материал: Полипропилен (PP) или нейлон (PA) для скоб, оцинкованный или нержавеющий стальной анкер.
Пластиковые клипсы-зажимы:
Принцип: Специальные пластиковые клипсы с зубьями или ребрами жесткости, которые защелкиваются вокруг трубы и имеют отверстия для анкерного крепления к стене.
Нюансы: Требуют аккуратного защелкивания. Выбирайте клипсы с достаточной шириной "пасти" для трубы 100 мм. Также монтируйте через 0.8-1.2 м.

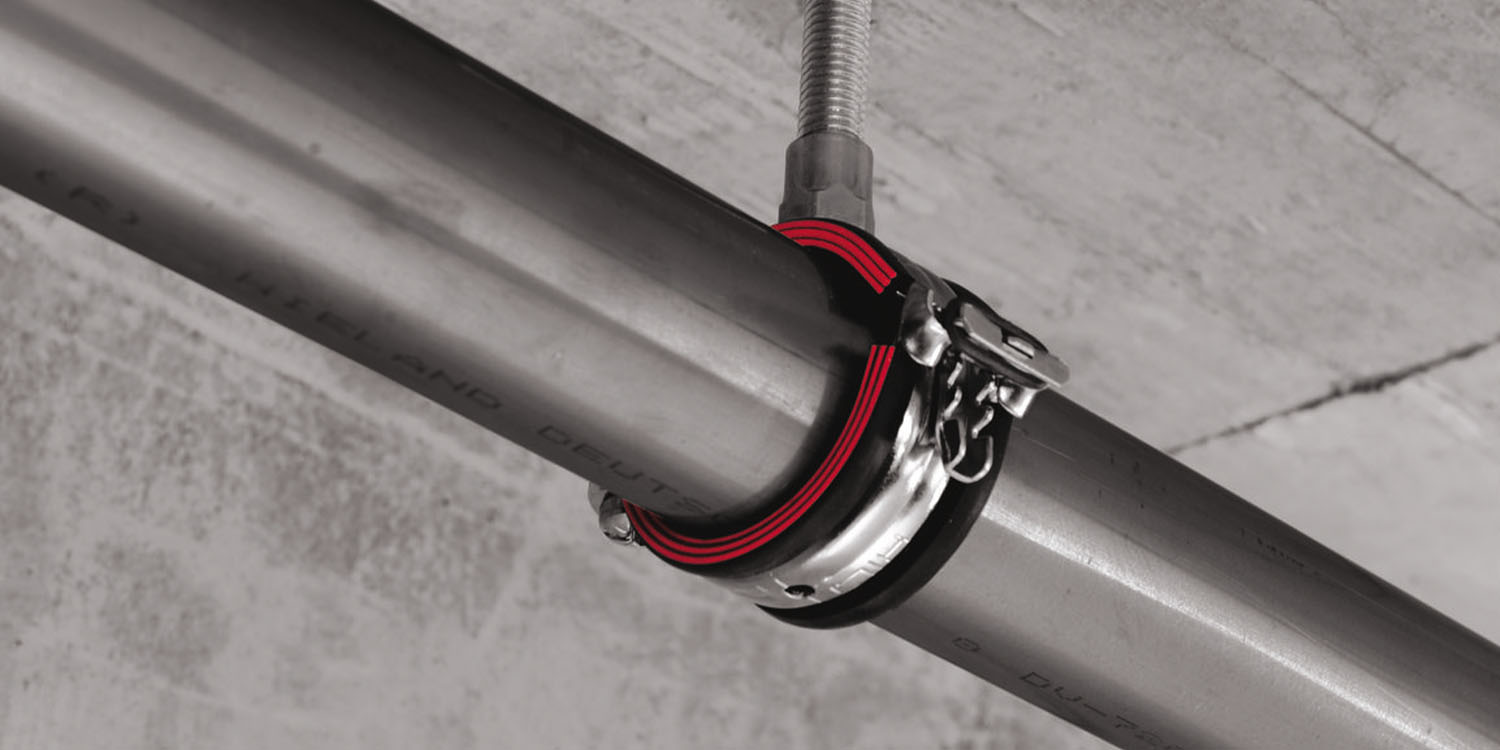

Металлические трубные хомуты с пластиковыми вставками:
Принцип: Стандартный металлический хомут (часто червячный) используется совместно с пластиковой вставкой-втулкой, предотвращающей повреждение ПНД губками хомута. Хомут крепится анкерным болтом к стене.
Преимущества: Очень прочное крепление, подходит для зон с возможными вибрациями или большими нагрузками.
Нюансы: Требует аккуратной установки пластиковой вставки. Избегайте перетяжки хомута. Менее гибкий вариант, чем пластиковые скобы.
III. Способы фиксации ПНД трубы 100 мм в земле (траншеях)
Фиксация в грунте критически важна для предотвращения смещения трубы под нагрузкой от грунта, промерзания, вибраций транспорта и для сохранения проектной глубины прокладки.
Укладка на песчаную подушку с последующим обратным слоем:
Принцип: Основной метод. Труба укладывается на ровную песчаную подушку (100-150 мм), засыпается сверху таким же песком и уплотняется. Затем делается обратный слой (щебень, песок) и бетонная призма (при необходимости).
Фиксация: Не используется механических креплений. Стабильность обеспечивается слоем песка и обратной засыпкой. Глубина прокладки – ключевой фактор (обычно от 0.8 до 1.2 м и более в зависимости от региона и нагрузок).
Преимущества: Защищает трубу от механических повреждений, коррозии, промерзания. Простота.
Нюансы: Требует тщательной подготовки траншеи и качественной засыпки. Не подходит для участков с высоким риском смещения грунта (оползни, подвижные грунты).
Бетонные лотки или трубы-кожухи:
Принцип: ПНД труба 100 мм прокладывается внутри предварительно уложенного в траншею железобетонного лотка или трубы-кожуха большего диаметра.
Фиксация: Внутри лотка/кожуха труба может дополнительно фиксироваться пластиковыми хомутами или скобами, крепящимися к стенкам лотка/кожуха. Сам лоток/кожух укладывается на подушку и засыпается.
Преимущества: Максимальная механическая защита, предотвращение смещения, упрощение прокладки нескольких трасс.
Нюансы: Значительно увеличивает стоимость и сложность монтажа. Используется на ответственных участках (пересечения дорог, промзоны, зоны с высокой нагрузкой на грунт).
Песчаная подушка + Пластиковые анкерные скобы к грунту (редко):
Принцип: В очень редких случаях, при необходимости дополнительной фиксации на коротком участке (например, перед вводом в здание), можно использовать длинные анкерные болты или специальные заземлительные стержни, заглубляемые в грунт, к которым крепятся пластиковые скобы, удерживающие трубу. Требует очень осторожного исполнения, чтобы не повредить трубу и не нарушить гидроизоляцию.
Преимущества: Обеспечивает жесткое крепление.
Нюансы: Рискованный метод для ПНД, сложный в исполнении, может нарушить целостность защитного слоя грунта. Обычно не рекомендуется как основной способ в земле.
IV. Способы фиксации ПНД трубы 100 мм на опорах (ЛЭП, связи, освещения)
Опоры – точки изменения направления, крепления трассы к конструкциям.
Пластиковые трубные скобы с длинными анкерными болтами:
Принцип: Самый распространенный и надежный способ. Используются прочные пластиковые скобы (PP/PA), рассчитанные на диаметр 100 мм. Анкерные болты (часто M12-M16) вкручиваются или забиваются в опору (бетонную, металлическую, деревянную) или крепятся через распределительные пластины.
Преимущества: Простота, надежность, хорошая амортизация, защита трубы от среза.
Нюансы: Выбирайте скобы с широкой "пастью". Располагайте скобы через каждые 1.0-1.5 метра. На изгибах и в местах прикрепления к опоре – чаще. Для бетонных опор используйте распорные анкеры. Для металлических – саморезы или болты. Для деревянных – шурупы.
Пластиковые хомуты-обхваты с анкерным креплением:
Принцип: Похожи на скобы для стен, но могут иметь более длинные "усики" или конструкцию для надежного крепления к опоре. Труба закрепляется в хомуте, который затем крепится к опоре.
Преимущества: Хорошее удержание трубы.
Нюансы: Менее распространены, чем скобы, для опор. Убедитесь в прочности крепления хомута к опоре.
Специализированные кабельные скобы для опор:
Принцип: Есть скобы, специально разработанные для крепления различных кабельных систем (включая ПНД трубы) к стандартным типам опор ЛЭП или связи. Они имеют адаптированные отверстия и часто поставляются комплектами.
Преимущества: Гарантированная совместимость и надежность крепления к конкретному типу опоры.
Нюансы: Могут быть дороже универсальных скоб. Требуют подбора под тип опоры.
V. Важные дополнительные соображения
Защита от УФ: Для наружной прокладки выбирайте ПНД трубу с УФ-стабилизатором или обязательно используйте светостабилизированные пластиковые крепежные элементы (скобы, хомуты, клипсы). Металлический крепеж должен быть оцинкован или из нержавеющей стали.
Маркировка: Четко маркируйте трассу ПНД труб для кабелей.
Пересечения: Особое внимание фиксации на пересечениях с другими коммуникациями или подземными сооружениями.
Герметизация: При вводе трубы в здание или колодец обеспечьте надежную герметизацию стыков.
Документация: Ведите подробную документацию по прокладке и фиксации трассы.
Заключение
Выбор способа крепления ПНД трубы 100 мм зависит от конкретного участка трассы: стены требуют пластиковых скоб или клипс с анкерами, земля – в первую очередь качественной песчаной подушки и засыпки (иногда с дополнительной защитой в лотке), а опоры – надежных пластиковых скоб с длинными анкерами. Ключевыми факторами всегда являются механическая прочность крепления, защита трубы от повреждений и соответствие нормативным требованиям. Тщательный монтаж на каждом этапе обеспечит долгую и беспроблемную эксплуатацию вашей кабельной трассы.
