Защита электрических кабелей от механических повреждений, влаги и химического воздействия грунта – залог долговечности и безопасности электросетей. Полиэтиленовые трубы (ПНД) диаметром 100 мм (внутренний диаметр, Dв≈100 мм; наружный Dн≈110 мм) стали стандартом для этой задачи благодаря гибкости, коррозионной стойкости и простоте монтажа. Правильный монтаж – ключ к эффективной защите. Рассмотрим пошаговую инструкцию и типичные ошибки.
Необходимые материалы и инструменты:
ПНД труба 100 мм (Dв): Выбранная согласно требованиям нагрузки (SDR11/PN12.5 или SDR17/PN7.4 обычно достаточно). Важно: Используйте трубы от проверенных производителей, соответствующие ГОСТ 18599-2001 или ГОСТ Р 52134-2012. Продукция ООО "Ярковский промкомбинат", например, гарантирует стабильное качество и соответствие стандартам.
Соединительные элементы: Электросварные муфты ПНД (наиболее надежный способ) или компрессионные фитинги (для ремонта или спецусловий).
Кабели: Готовые к прокладке.
Инструменты:
Резак для ПНД (ножовка по металлу с мелким зубом, болгарка с абразивным диском, спецрезак).
Шлифовальный инструмент (наждачная бумага, наждак) для зачистки торцов.
Струбцины или стойки для фиксации труб.
Смазка для ПНД (специальная или мыльный раствор).
Фиксаторы (хомуты, скобы, дюбель-гвозди) для крепления трубы в лотке/коробе или к стене.
Уровень, рулетка, маркер.
Защитные перчатки и очки.
Пошаговая инструкция по монтажу:
Планирование и подготовка трассы:
Определите маршрут прокладки трубы от щитка/клеммной коробки до места ввода/выхода кабеля.
Убедитесь в отсутствии препятствий (корни, камни, коммуникации).
Подготовьте траншею (глубина минимум 0.7-0.8 м в зависимости от региона и нагрузки, ширина по необходимости) или место для открытой прокладки (в лотке, коробе, кабель-канале). Подготовьте кабельные вводы/выводы.
Рассчитайте необходимую длину трубы с запасом 5-10%.
Резка трубы:
Отмерьте нужную длину.
Аккуратно разрежьте трубу резаком под углом 90°. Ошибка №1: Неровный срез. Это нарушит герметичность сварного шва и создаст зазоры для грунта.
Подготовка торцов и соединение:
Тщательно зачистите торцы труб и внутреннюю поверхность муфты наждачной бумагой до блеска, удалите все заусенцы и пыль. Ошибка №2: Загрязненные или необработанные торцы. Пыль и заусенцы мешают правильному совмещению труб и приводят к слабому сварному шву.
Сварка муфтой (рекомендуется):
Наденьте перчатки и очки.
Вставьте обе трубы в муфту до упора, обеспечив полное совмещение осей.
Установите муфту в сварочный аппарат. Следуйте инструкции производителя аппарата по времени нагрева и давлению на трубы. Ошибка №3: Неправильная настройка времени/давления или смещение труб во время сварки. Это главная причина протечек и слабых соединений.
После сварки дайте шву полностью остыть перед дальнейшими действиями.
Компрессионное соединение (если необходимо): Следуйте инструкции к фитингу, обеспечьте правильную установку уплотнителя и затяжку гаек равномерно с указанным моментом.
Прокладка секций трубы:
Аккуратно соединяйте секции трубы по мере продвижения по трассе.
Изгибы: Изгибайте трубу вручную или с помощью роликов/инструмента. Ошибка №4: Превышение минимального радиуса изгиба. Для ПНД 100 мм (SDR11) он составляет около 200-250 мм (зависит от SDR). Слишком резкий изгиб повредит трубу или создаст острые углы, затрудняющие прокладку кабеля. Ошибка №5: Использование уголков или тройников без необходимости. Это создает мертвые зоны и точки скопления влаги. Изгибайте трубу!
Прокладка в лотке/коробе: Закрепляйте трубу хомутами или скобами с интервалом 0.5-1 м, не зажимая слишком сильно. Обеспечьте уклон в сторону кабельного ввода/вывода.

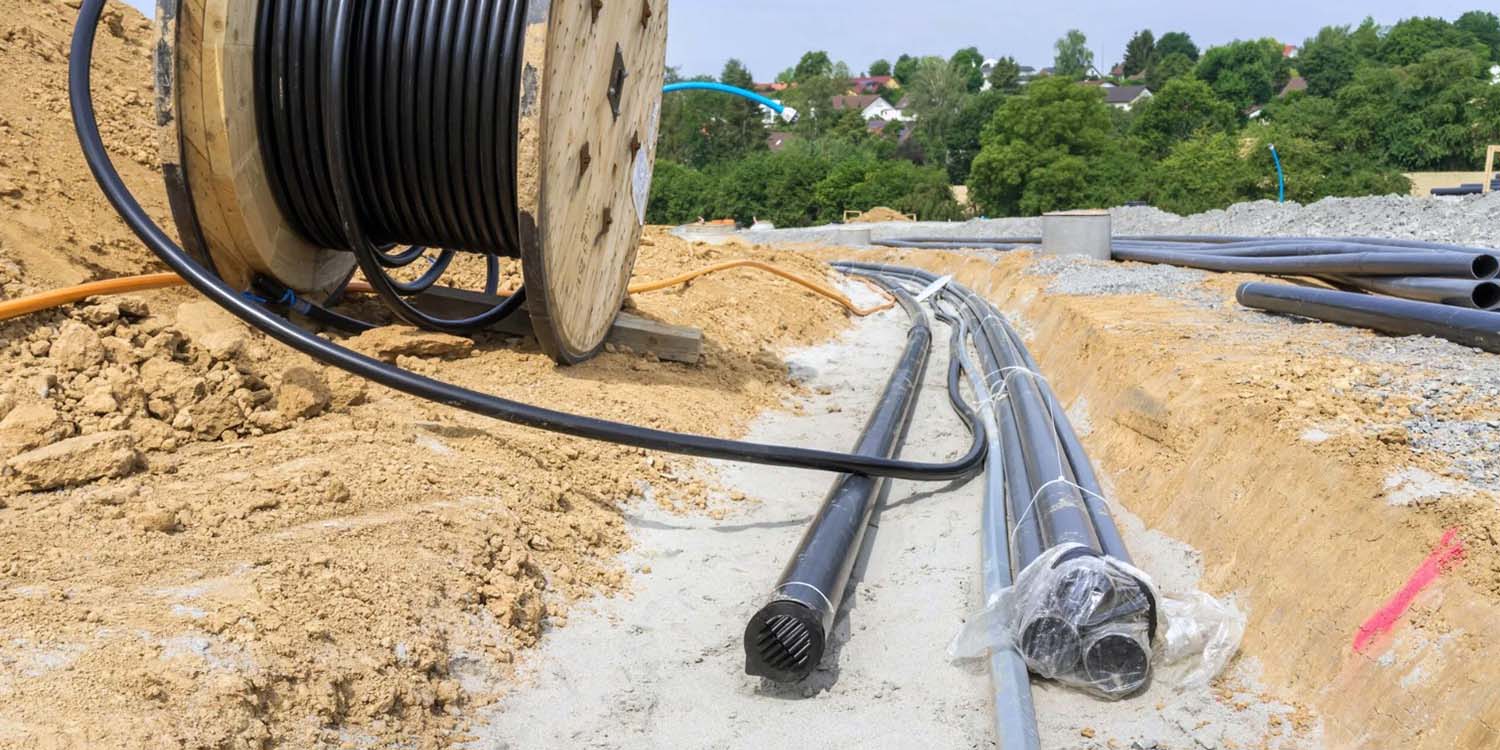

Закапывание в траншею: Уложите трубу на подготовленное основание (песчаную подушку). Засыпайте траншею последовательно, не давя на трубу. Минимальное расстояние до других коммуникаций – 0.2 м.
Прокладка кабеля:
Перед прокладкой кабеля можно смазать внутреннюю поверхность трубы и кабель специальной смазкой для ПНД, чтобы облегчить протяжку и защитить изоляцию.
Используйте протяжку (леску, трос) или кабельный ввод. Протягивайте кабель плавно, без рывков, равномерно распределяя усилие. Ошибка №6: Чрезмерное усилие при протяжке. Это может повредить кабель или вызвать "застревание" из-за изгибов или неровностей трубы.
Оставляйте небольшой провис кабеля в щитке и на концах трубы для компенсации температурных расширений.
Завершение работ:
Закройте кабельные вводы/выводы герметично.
Засыпьте траншею окончательно, утрамбуйте.
Отметьте трассу на плане объекта.
Проверьте целостность соединений (визуально, при необходимости – манометрической проверкой на герметичность).
Таблица: Ключевые параметры для монтажа ПНД 100 мм (Dв)
Загрязненные/необработанные торцы: Тщательно зачищайте торцы и внутреннюю часть муфты наждачкой до блеска.
Некачественная сварка муфтой: Строго соблюдайте время нагрева и давление, указанные в инструкции к сварочному аппарату. Не допускайте смещения труб во время сварки. Давайте шву полностью остыть.
Превышение радиуса изгиба: Изгибайте трубу плавно, используйте ролики. Не превышайте минимальный радиус для вашего SDR.
Чрезмерное усилие при протяжке кабеля: Используйте смазку, протягивайте плавно и равномерно. Если кабель застревает – проверьте изгибы трубы.
Отсутствие уклона или недостаточная глубина залегания: Обеспечьте минимальный уклон для отвода влаги. Соблюдайте нормативную глубину прокладки.
Использование некачественных труб: Выбирайте ПНД трубы от проверенных производителей, соответствующие ГОСТ. ООО "Ярковский промкомбинат" предлагает продукцию с гарантированными характеристиками прочности и стойкости.
Заключение:
Монтаж ПНД трубы 100 мм для защиты электрокабелей – технологичный процесс, требующий внимания к деталям. Соблюдение пошаговой инструкции, особенно при резке, подготовке торцов и сварке муфт, а также избегание типичных ошибок (неровный срез, загрязнение, неправильная сварка, перегибы, чрезмерное усилие) обеспечат надежную, долговечную и безопасную защиту вашей кабельной линии на десятилетия. Инвестируйте время в правильный монтаж – это лучшая экономия в долгосрочной перспективе.
