Защита кабеля от коррозии: Неоспоримая роль ПНД труб 100 мм и стратегии продления срока службы изоляции

Электрические кабели – кровеносная система современной инфраструктуры. От их надежности зависят промышленные предприятия, жилые комплексы, транспортные узлы и системы связи. Однако главный враг кабельных линий – коррозия.

Этот скрытый процесс, вызванный химическим или электрохимическим воздействием окружающей среды, постепенно разрушает металлические элементы кабеля (жилы, броню, оплетку) и, что критично, его изоляцию. Последствия – от снижения проводимости до полного отказа, пожара или поражения током. Борьба с коррозией требует комплексного подхода, где защитная оболочка играет первостепенную роль. И здесь на авансцену выходят полиэтиленовые трубы (ПНД), особенно диаметром 100 мм, ставшие золотым стандартом для прокладки кабельных линий на открытом воздухе и в сложных условиях.

Коррозия кабеля: Механизмы разрушения и уязвимые точки

Прежде чем говорить о защите, важно понять природу угрозы:

1. Химическая коррозия: Прямое воздействие агрессивных веществ – кислотных дождей, промышленных выбросов, щелочных почв, солевых туманов в прибрежных зонах.
2. Электрохимическая коррозия: Возникает при контакте разнородных металлов (например, медных жил и стальной брони) в присутствии электролита (влага, соль). Формируются гальванические пары, ускоряющие разрушение менее благородного металла (обычно стали).
3. Атмосферная коррозия: Воздействие кислорода, влаги, озона, пыли. Особенно агрессивна в приморских районах, промышленных городах, в условиях перепадов температур (конденсат).
4. Биокоррозия: Деятельность микроорганизмов в почве, выделяющих кислоты и сероводород.

Уязвимые места кабеля:

• Места ввода/вывода: Где кабель выходит из защитной оболочки.
• Стыки и соединения: Муфты, концевые заделки.
• Поврежденная изоляция или броня: Места механических повреждений в процессе прокладки или эксплуатации.
• Бронированные кабели: Стальная лента или проволока, если не защищена от контакта с агрессивной средой и влаги.

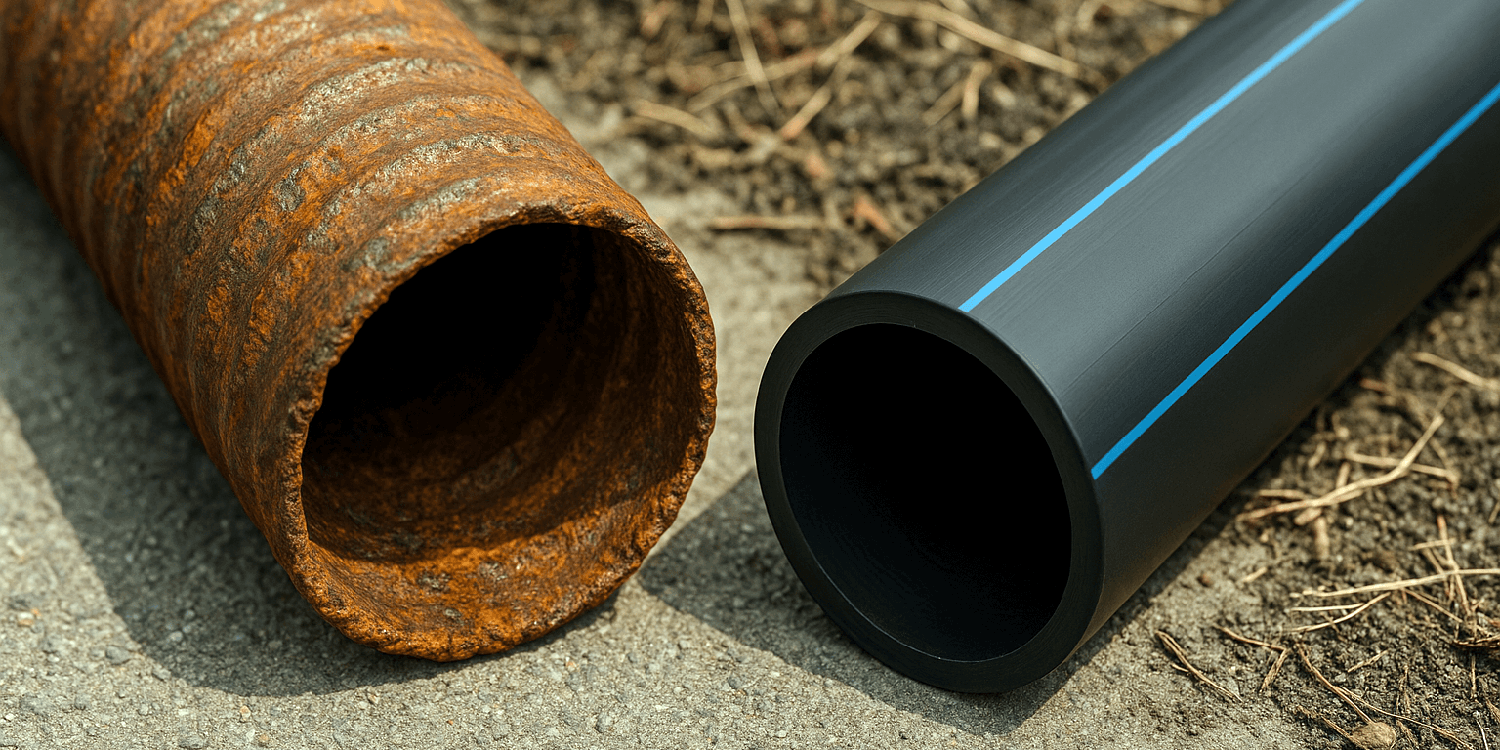

ПНД трубы: Не просто "коробочка", а активный барьер

Полиэтилен высокой плотности (ПНД) – материал, чьи физико-химические свойства идеально подходят для защиты кабеля от коррозии:

1. Химическая инертность: ПНД практически не реагирует с большинством кислот, щелочей, солей, масел и нефтепродуктов. Он не подвержен окислению под воздействием ультрафиолета (при наличии УФ-стабилизаторов) и озона в значительной степени.
2. Герметичность: Сплошная стенка без швов и стыков (в отличие от металлических или асбестоцементных труб) исключает проникновение влаги, почвенных вытяжек и агрессивных газов непосредственно на кабель. Это ключевой фактор защиты изоляции и брони от влажности – главного ускорителя электрохимической коррозии.
3. Механическая прочность: ПНД трубы обладают высокой стойкостью к истиранию при прокладке в грунте, устойчивы к давлению грунта и временным нагрузкам (например, от проезда техники). Диаметр 100 мм обеспечивает достаточный запас прочности и пространство для маневра при прокладке.
4. Гладкая внутренняя поверхность: Снижает трение при протягивании кабеля, минимизируя риск повреждения изоляции и облегчая монтаж.
5. Долговечность: Срок службы ПНД труб при правильной прокладке и эксплуатации составляет 50 лет и более, что сопоставимо или превосходит срок службы самого кабеля.
6. Легкость и простота монтажа: ПНД трубы легкие, что снижает трудозатраты и риск травм. Их можно резать обычным инструментом, соединять методом раструбной сварки или муфтами, обеспечивая герметичность и прочность соединений.
7. Коррозионная стойкость самой трубы: Труба не подвержена ржавчине, не требует катодной защиты, как металлические аналоги, исключая риск коррозионного растрескивания или протечек, которые могли бы поставить под угрозу кабель.

Почему именно ПНД 100 мм?

Диаметр 100 мм является оптимальным для многих типовых задач:

• Прокладка силовых кабелей: Достаточно пространства для кабелей средних и больших сечений (до 3х95 мм² и более, в зависимости от конструкции), обеспечивая комфортное протягивание без повреждений.
• Системы управления и связи: Легко вмещает множество кабелей меньшего сечения (сигнальных, оптических, слаботочных) в одной трубе, обеспечивая защиту всей группы.
• Защита бронированных кабелей: Обеспечивает необходимый зазор между броней кабеля и внутренней стенкой трубы, предотвращая их прямой контакт и возможную гальваническую коррозию, а также защищая броню от механических повреждений при протягивании.
• Условия прокладки: Подходит для прокладки как в грунте (особенно абразивном или средней плотности), так и в лотках, коробах, туннелях.

Стратегии продления срока службы изоляции кабеля: Комплексный подход

ПНД труба – мощный инструмент первичной защиты, но максимальный срок службы изоляции кабеля достигается только при комплексном подходе:

1. Тщательный подбор кабеля:

   • Выбор кабеля с изоляцией и оболочкой, максимально устойчивыми к конкретным условиям эксплуатации (химическим, температурным, механическим). Например, кабели с изоляцией из сшитого полиэтилена (СПЭ) или этиленпропиленового каучука (ЭПК) для подземной прокладки.
   • Использование кабелей с броней (стальной лентой или проволокой) в агрессивных средах, но обязательная защита брони ПНД трубой или другим неметаллическим барьером от контакта с грунтом и влагой.

2. Качественная прокладка в ПНД трубе:

   • Чистота трубы: Тщательная очистка трубы от стружки, пыли и масляных пятен перед протягиванием кабеля. Грязь внутри трубы – потенциальный источник влаги и коррозии.
   • Смазка: Использование специальной кабельной смазки для облегчения протягивания и минимизации трения, повреждающего изоляцию.
   • Защита концов кабеля: Установка заглушек на концы кабеля перед протягиванием для предотвращения попадания грязи и влаги внутрь изоляции.
   • Контроль натяжения: Избегание чрезмерного усилия при протягивании, которое может повредить изоляцию или жилы.

3. Надежное герметизация мест ввода/вывода:

   • Использование специальных кабельных вводов (пробок, муфт) с уплотнительными кольцами из неопрена или других эластомеров, обеспечивающих герметичность перехода от трубы к оборудованию или щиту. Это предотвращает проникновение влаги и пыли по кабелю извне.

4. Контроль влажности и температуры:

   • При прокладке в зонах с высокой влажностью или риском затопления – использование дополнительных мер: герметизация торцов трубы заглушками, прокладка в высоких насыпях, применение дренажных систем вдоль трассы.
   • Избегание прокладки в местах постоянного скопления воды или где возможно образование луж.

5. Периодический мониторинг и обслуживание:

   • Визуальный осмотр трубы на наличие повреждений (трещин, проколов), особенно в местах прохождения через фундаменты, дороги, в зонах возможного механического воздействия.
   • Проверка целостности герметизации мест ввода/вывода.
   • При обнаружении повреждений трубы – немедленная замена или ремонт (сварка, установка муфты) до того, как влага или агрессивная среда попадут к кабелю.
   • Использование систем онлайн-мониторинга состояния изоляции кабеля (например, по частотным характеристикам тока утечки) для раннего выявления признаков деградации.

Преимущества ПНД 100 мм для продления жизни изоляции в цифрах:

• Снижение скорости коррозии брони/жил: В 5-10 раз и более по сравнению с открытой прокладкой или прокладкой в агрессивной среде без барьера.
• Увеличение срока службы изоляции: До 40-50 лет и более в зависимости от типа кабеля и условий, против 15-25 лет при открытой прокладке в коррозионно-опасной среде.
• Снижение затрат на ремонт и замену: За счет предотвращения преждевременных отказов.
• Повышение надежности системы: Минимизация рисков аварий, пожаров, простоев.

Заключение: Инвестиция в долговечность
Защита кабельной изоляции от коррозии – это не просто техническая деталь, а стратегическая задача, влияющая на безопасность, надежность и экономическую эффективность всей электроэнергетической или телекоммуникационной системы. Полиэтиленовые трубы ПНД 100 мм выступают не просто как механическая оболочка, а как активный, химически инертный барьер, создающий для кабеля микроклимат, максимально удаленный от агрессивных факторов внешней среды. Их герметичность, прочность, долговечность и простота монтажа делают их оптимальным выбором для прокладки кабелей на открытом воздухе, в грунте, туннелях и лотках, особенно в условиях повышенной коррозионной опасности.

Однако максимальный эффект достигается только при комплексном подходе: правильный выбор кабеля, качественная прокладка с соблюдением технологии, надежная герметизация стыков и мест ввода, а также регулярный мониторинг состояния системы. Инвестируя в защиту ПНД трубой и следуя стратегиям продления срока службы изоляции, мы не просто "упаковываем" кабель – мы обеспечиваем его долгую, безотказную и безопасную работу на десятилетия вперед, экономя ресурсы и нервы в будущем. ПНД 100 мм – это не расходный материал, это фундамент долговечности вашей кабельной сети.
